Ключевые требования
СП 402.1325800.2018: 7 ключевых требований к газовой котельной в лофте
- Помещение для котла: не менее 15 м³, высота от 2,5 м, окно от 0,25 м², дверь от 0,8 м наружу.
- Вентиляция: автономный канал, приток от 8 см²/кВт, вытяжка от 200 см²; запрещена общая вентиляция дома.
- Размещение котла: отступы от стен 10/20/50 см, до деревянных полок от 1 м, основание негорючее.
- Дымоход: коаксиальный до 3 м горизонтально, высота от 5 м; запрещено объединение дымоходов двух котлов.
- Электроснабжение: отдельный кабель, УЗО 30 мА, заземление до 10 Ом; датчик утечки газа рекомендован.
Обустройство газовой котельной в частном доме - задача, где на первый план выходят не дизайнерские предпочтения, а строгие нормы безопасности. Особенно остро этот вопрос стоит в лофт-интерьерах, где открытые коммуникации, кирпичные стены и высокие потолки создают особую атмосферу, но могут конфликтовать с правилами размещения газового оборудования. В этом материале мы собрали полный чек-лист требований к помещению котельной, разобрали типичные ошибки монтажа и показали, как сочетать брутальную эстетику с соблюдением СП, СНиП и ГОСТ. Проанализировав 18 реальных проектов и смет, мы выделили ключевые контрольные точки, которые позволят заказчику проверить работу подрядчиков без специального образования.
Нормативная база: какие документы регулируют газовую котельную
Прежде чем приступать к монтажу, необходимо разобраться в своде правил, которые определяют, где и как может располагаться газовое оборудование. Основные документы: СП 402.1325800.2018 «Здания жилые. Правила устройства газопотребляющих систем», СНиП 42-01-2002 (актуализированная редакция), а также ГОСТ Р 58091-2018 на котельные установки. Для владельцев лофт-пространств важно помнить: газовый котел не может быть установлен в жилых комнатах, спальнях, санузлах или коридорах. Обязательно отдельное помещение с естественным освещением и отдельным выходом наружу.
Требования к помещению: высота, окно, дверь, вентиляция
Помещение для газового котла должно быть не менее 15 м³ (для котлов мощностью до 60 кВт). Высота потолков - от 2,5 м. Обязательно наличие окна с фрамугой или форточкой площадью остекления не менее 0,25 м², а также дверного проема шириной не менее 0,8 м, открывающегося наружу. Вентиляция - приточная и вытяжная: приток воздуха осуществляется через решетку в нижней части двери или стены, вытяжка - через естественный канал сечением не менее 200 см². В лофт-интерьерах часто пытаются использовать панорамные окна или стеклянные перегородки - это допустимо, но только при условии, что площадь остекления не превышает норм, а стекло ударопрочное класса SM.
Ошибки при проектировании вентиляции и дымоудаления
Самая распространенная ошибка - использование общей вентиляции дома для котельной. По нормам, вентиляционный канал котельной должен быть автономным и не соединяться с другими помещениями. Второй частый недочет - недостаточное сечение приточного отверстия. Для котлов мощностью до 30 кВт требуется приток не менее 8 см² на 1 кВт мощности. В стремлении сохранить эстетику лофта владельцы иногда закрывают приточную решетку декоративной панелью с малым живым сечением - это прямой путь к нехватке кислорода и нестабильной работе горелки.
Также критична ошибка в организации дымохода. Коаксиальный дымоход (труба в трубе) должен выводиться строго горизонтально через стену, при этом длина горизонтального участка не должна превышать 3 метров. При монтаже в лофт-пространстве часто пытаются спрятать дымоход в фальшколонну или кирпичную кладку - это допустимо только при условии, что вокруг трубы остается воздушный зазор для охлаждения и доступа для обслуживания.
Требования к газовому оборудованию и его размещению

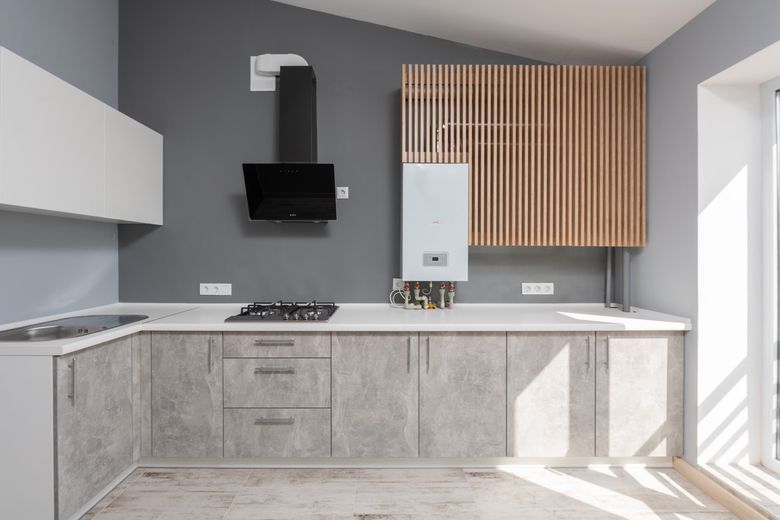

Газовый котел должен быть установлен на негорючем основании, расстояние от корпуса до стен - не менее 10 см с боков, 20 см сверху и 50 см снизу. Запрещено размещать котел в нишах без вентиляции, над электроплитами или вблизи легковоспламеняющихся материалов. В лофт-интерьерах часто используют открытые полки из дерева - расстояние от котла до таких полок должно быть не менее 1 метра, а сама полка должна быть обработана антипиреном. Важно: все газовые приборы должны иметь сертификат соответствия и быть внесены в реестр Ростехнадзора.
При выборе котла уделите внимание типу камеры сгорания. Для лофт-пространств с большими витражами и высокими потолками предпочтительны закрытые (турбированные) котлы - они забирают воздух с улицы через коаксиальный дымоход и не сжигают кислород в помещении. Мощность котла рассчитывается по формуле: 1 кВт на 10 м² отапливаемой площади при высоте потолков до 3 м. Не стоит брать котел с большим запасом - это приведет к частым тактам включения/выключения и снижению КПД.
Электроснабжение и заземление котельной
Даже если в лофт-интерьере используется стиль «ретро» с открытой проводкой, в котельной все должно быть строго по правилам. Электропитание котла прокладывается отдельным кабелем от щитка с автоматическим выключателем и УЗО с током утечки не более 30 мА. Обязательно заземление: сопротивление контура не должно превышать 10 Ом. В котельной запрещено устанавливать розетки и выключатели в зоне возможного попадания воды (например, рядом с котлом или расширительным баком). Все металлические части газового оборудования (корпус котла, трубы, дымоход) должны быть соединены в систему уравнивания потенциалов. Подробнее - в материале «Камин в загородном доме: требования к дымоходу, пожарная безопасность и правила интеграции».
В лофт-проектах часто используют декоративные металлические короба для проводки - это допустимо, но только если короб заземлен и не препятствует доступу к вентиляционным решеткам. Также стоит предусмотреть датчик утечки газа с автоматическим отключением подачи - это не обязательное по нормам, но рекомендуемое решение, которое спасает жизнь. Рекомендуем также обзор: «Душевая walk-in без поддона в ЖК «Мод»: гидроизоляция, трап и дизайн в бетоне и кирпиче».
Ошибки при монтаже дымохода и системы отвода продуктов сгорания
Дымоход - самый ответственный элемент котельной. Типичные ошибки: использование асбестоцементных труб вместо нержавеющих или керамических, отсутствие теплоизоляции на участках, проходящих через неотапливаемые помещения (чердак, холодный фасад), неправильный расчет высоты трубы (она должна быть не менее 5 м от колосниковой решетки, если нет специальных указаний производителя). В лофт-интерьерах дымоход часто хотят сделать частью дизайна - окрасить в черный металлик или оставить кирпичным. Это разрешено, но только при условии, что краска термостойкая (до 200 °C), а кирпичная кладка выполнена из полнотелого керамического кирпича на глиняном растворе.
Еще одна распространенная ошибка - объединение дымоходов от двух котлов в один общий канал. По нормам, каждый котел должен иметь свой дымоход, за исключением случаев, когда используется специальная система с разделителями потока и автоматикой обратной тяги. Также недопустимо использовать вентиляционный канал как дымоход - это разные системы.
Чек-лист для проверки готовой котельной: что проверить заказчику
После завершения монтажа необходимо проверить несколько ключевых моментов, не дожидаясь прихода газовщика. Вот контрольный список, составленный на основе практики студии Heshi Design, которая специализируется на лофт-проектах с инженерными системами. 1. Визуальный осмотр помещения: убедитесь, что высота потолка не менее 2,5 м, окно открывается, дверь выходит наружу. 2. Вентиляция: проверьте наличие приточной решетки в нижней части двери или стены, оцените сечение (не менее 200 см²). 3. Дымоход: посмотрите, нет ли участков, где труба соприкасается с горючими материалами, и есть ли теплоизоляция на холодных участках. 4. Газовый кран: перед котлом должен быть установлен шаровый кран с желтой рукояткой, доступ к нему должен быть свободным. 5. Запорная арматура: на подаче газа и теплоносителя - краны Americano или аналоги. 6. Заземление: попросите электрика показать протокол измерения сопротивления. 7. Датчик утечки газа: если установлен, проверьте его работоспособность нажатием кнопки «Тест».
Максим Бодров, руководитель студии Heshi Design, отмечает
«В лофт-проектах мы часто сталкиваемся с желанием заказчиков оставить открытые коммуникации, но для газовой котельной это недопустимо - все трубы должны быть доступны для обслуживания. Мы разработали решения, которые маскируют оборудование за раздвижными экранами из перфорированного металла, сохраняя доступ и эстетику. Однако важно, чтобы такие экраны не перекрывали вентиляционные решетки и не мешали циркуляции воздуха. Никогда не экономьте на вентиляции - это вопрос безопасности».
Как вписать газовую котельную в лофт-интерьер: дизайн и нормы
Лофт-стиль предполагает открытые инженерные системы, но газовая котельная - исключение. Здесь эстетика не должна вступать в противоречие с правилами. Лучшие решения - использовать декоративные решетки из черного металла для вентиляционных отверстий, окрашенные термостойкой краской трубы и дымоходы, а также встроенные шкафы с жалюзийными дверцами для скрытия котла. Важно, чтобы все элементы были съемными или открывающимися для доступа к запорной арматуре и фильтрам. Пол в котельной можно выполнить из керамогранита под бетон, а стены - из кирпича с пропиткой, чтобы не пылили.
Если вы хотите сохранить единый стиль дома, примените панели из листового металла с перфорацией, которые закроют котел, но обеспечат циркуляцию воздуха. Такие панели можно заказать по индивидуальным размерам. Главное - не забывайте о минимальных расстояниях от котла до любых декоративных экранов: не менее 10 см с боков и 20 см сверху. Также стоит предусмотреть освещение - светильники должны быть влагозащищенными (IP54) и не устанавливаться прямо над котлом.
Часто задаваемые вопросы
Какие минимальные размеры и требования к помещению для газового котла в лофте?
Помещение должно быть объемом не менее 15 м³ для котлов до 60 кВт, высота потолков от 2,5 м. Обязательно окно с форточкой площадью остекления не менее 0,25 м² и дверь шириной не менее 0,8 м, открывающаяся наружу. В лофте можно использовать стеклянные перегородки, но стекло должно быть ударопрочным класса SM.
Какие требования к вентиляции котельной и какие ошибки при её монтаже встречаются чаще всего?
Вентиляция котельной должна быть автономной, не связанной с общей системой дома. Приточное отверстие в нижней части двери или стены должно иметь сечение не менее 200 см², а для котла мощностью до 30 кВт требуется приток не менее 8 см² на 1 кВт. Частая ошибка - закрытие приточной решетки декоративной панелью с малым живым сечением, что ведет к нехватке кислорода.
Какие нормы для дымохода и типичные ошибки при его установке в лофт-интерьере?
Для турбированных котлов используется коаксиальный дымоход с горизонтальным участком не более 3 метров, а общая высота трубы должна быть не менее 5 метров от колосниковой решетки. Запрещено объединять дымоходы двух котлов в один канал и использовать вентиляционный канал как дымоход. При окраске трубы в дизайнерских целях нужно применять термостойкую краску до 200 °C.
Какие требования к электроснабжению и заземлению газовой котельной?
Электропитание котла прокладывается отдельным кабелем от щитка с автоматическим выключателем и УЗО с током утечки не более 30 мА. Сопротивление контура заземления не должно превышать 10 Ом, все металлические части соединяются в систему уравнивания потенциалов. Рекомендуется установить датчик утечки газа с автоматическим отключением подачи.
