Выводы
Проверьте слаботочку до подписания акта: 80% нарушений видны сразу.
- Скорость интернета на входе должна быть не менее 100 Мбит/с, замеряйте через LAN-кабель.
- В ЖК «Долгоруковская» видеодомофон проверяйте на разрешение 720p и задержку видео до 1 секунды.
- Для монолитных стен комбинируйте скрытую разводку в стяжке и открытую по потолку в металлических лотках.
- В квартире 80-100 м² нужно минимум 6-8 LAN-розеток, роутер не размещайте в металлическом щитке.
- Требуйте исполнительную схему и протоколы измерений: их отсутствие - основание для претензии.

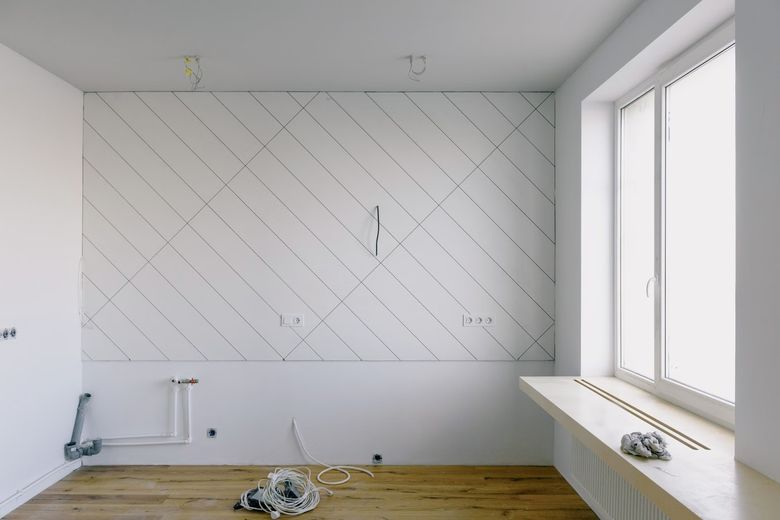

Что входит в слаботочные сети и где искать точки подключения в ЖК «Долгоруковская»
Слаботочные сети - это кабельные линии с напряжением до 25 В, которые обеспечивают передачу данных, сигнала и связи: интернет (витая пара категории 5e и выше), телевидение (коаксиальный кабель RG-6), домофонная линия и опционально системы видеонаблюдения и «умного дома». В новостройках бизнес-класса, включая ЖК «Долгоруковская», застройщик обязан предусмотреть слаботочный щиток в квартире и точки ввода в каждой комнате по СП 76.13330.2016 «Электротехнические устройства».
При приёмке обратите внимание на расположение слаботочного щитка: в проектах с бетонными потолками и открытыми коммуникациями его часто переносят в гардеробную или техническую нишу. Проверьте, что от щитка до каждой комнаты есть отдельная трасса - если стяжка уже залита, штробить бетонные стены под кабель будет дорого и рискованно для несущих конструкций.
Какие нормативы действуют для слаботочных сетей в 2025-2026 годах
Основной документ, который регулирует проектирование слаботочных сетей в жилых зданиях, - СП 134.13330.2021 «Системы электросвязи зданий и сооружений». Он устанавливает требования к скорости передачи данных, количеству розеток и размещению оборудования. Для домофонных систем действует ГОСТ Р 54862-2011, который определяет параметры аудио- и видеосвязи. При приёмке квартиры в ЖК «Долгоруковская» требуйте у застройщика исполнительную схему слаботочных сетей - это официальный документ, подтверждающий соответствие разводки проекту.
Важно понимать: застройщик отвечает только за магистральные линии до слаботочного щитка в квартире. Внутренняя разводка - зона ответственности будущего владельца. Поэтому при приёмке фиксируйте именно качество сигнала на входе: скорость интернета, уровень сигнала ТВ и работу домофонной трубки. Если параметры не соответствуют договору, это основание для претензии.
| Параметр | Норма | Чем измерять |
|---|---|---|
| Скорость интернета на входе | Не менее 100 Мбит/с по договору | Speedtest через LAN-кабель |
| Затухание сигнала в витой паре | Не более 2 дБ на 100 м для Cat.5e | Кабельный тестер Fluke |
| Уровень сигнала ТВ | 60-80 дБмкВ на входе в квартиру | Измеритель уровня сигнала |
| Домофонная линия | Рабочее напряжение 12-24 В, чёткий звук | Мультиметр, тестовый вызов |
Как проверить интернет и ТВ до подписания акта приёмки
Начните с визуального осмотра слаботочного щитка: проверьте маркировку кабелей, наличие патч-панели и качество обжима коннекторов. Затем подключите ноутбук напрямую к порту оператора и замерьте скорость - она должна соответствовать заявленной в договоре. Если скорость ниже, потребуйте от застройщика переобжать линию или заменить патч-корд. Для ТВ проверьте уровень сигнала на каждом выходе: в ЖК «Долгоруковская» предусмотрено два коаксиальных выхода - в гостиной и на кухне.
Обратите внимание на качество обжима витой пары: если коннекторы RJ-45 обжаты не по стандарту TIA/EIA-568B, скорость упадёт до 100 Мбит/с даже при исправном кабеле. Попросите застройщика предоставить протокол измерений - в бизнес-классе это стандартная практика. Если протокола нет, зафиксируйте это в акте приёмки как замечание.

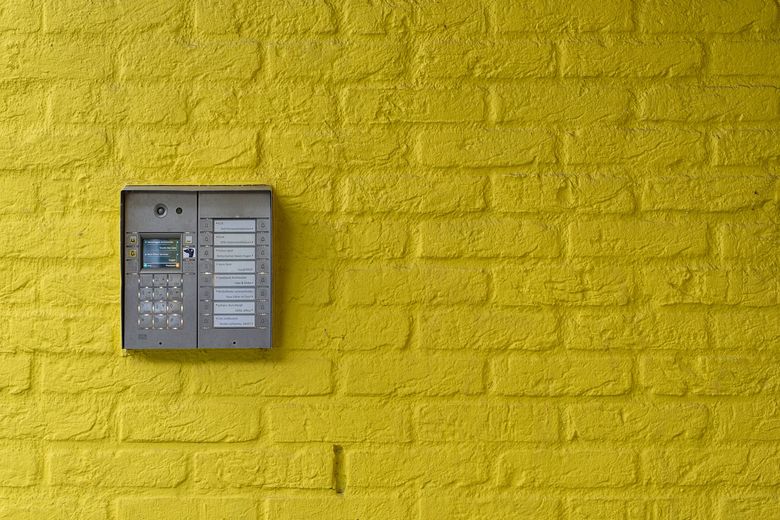

Домофон: проверяем не только звук, но и видеосигнал
В ЖК «Долгоруковская» установлены видеодомофоны с IP-камерой, поэтому при приёмке проверяйте не только аудиосвязь, но и качество изображения. Убедитесь, что камера передаёт картинку в разрешении не ниже 720p, а задержка видео не превышает 1 секунды. Для этого вызовите консьержа и попросите открыть дверь - оцените чёткость изображения и отсутствие помех. Если домофонная трубка работает от сети 220 В, проверьте наличие УЗО на этой линии.
Важный нюанс: в квартирах с бетонными стенами и открытой разводкой домофонную линию часто прокладывают в металлорукаве. При приёмке проверьте, что металлорукав заземлён - это требование ПУЭ для линий, проходящих по горючим основаниям. Если заземления нет, потребуйте его установки до подписания акта.
Планируем разводку под интерьер в стиле лофт: скрытая или открытая
Индустриальный стиль предполагает два подхода к прокладке слаботочных сетей: полностью скрытая разводка в штробах или открытая - в металлических лотках и трубах. Первый вариант требует штробления бетонных стен, что увеличивает бюджет ремонта на 20-30% и создаёт риск повреждения арматуры. Второй - сохраняет эстетику бетона, но требует аккуратного подбора кабель-каналов и креплений. Для ЖК «Долгоруковская» с монолитными стенами рекомендуем комбинированный подход: скрытая разводка в стяжке пола и открытая - по потолку.
При планировании разводки учитывайте расположение мебели: в гостиной с открытыми стеллажами из металла кабельные трассы можно провести внутри каркаса. На кухне, где стены часто облицованы керамогранитом под бетон, лучше использовать скрытую разводку - открытые лотки будут конфликтовать с плиткой. Составьте схему с точками подключения: роутер, ТВ-приставка, домофон, колонки - и определите, сколько розеток LAN нужно в каждой комнате. Рекомендуем также обзор: «Скрытые дефекты вентиляции в квартире с лофт-отделкой: как проверить систему при приёмке в ЖК «Андреевский»».
Какие ошибки при планировании слаботочных сетей допускают чаще всего
Первая ошибка - экономия на количестве LAN-розеток. В квартире площадью 80-100 м² нужно минимум 6-8 точек: по две в гостиной и спальне, по одной на кухне и в кабинете. Вторая - размещение роутера в слаботочном щитке: металлический корпус экранирует Wi-Fi сигнал, и скорость падает в 2-3 раза. Выносите роутер в открытое пространство, а от щитка до него прокладывайте отдельную линию. Третья - игнорирование резервных трасс: если один кабель повреждён, заменить его без штробления будет невозможно. Рекомендуем также обзор: «Приёмка радиаторов в ЖК «Фьюжн»: как проверить систему отопления и не замёрзнуть зимой».
Четвёртая ошибка - использование одного кабеля для интернета и ТВ. Даже если сейчас вы не пользуетесь кабельным ТВ, коаксиальная линия может понадобиться для аналогового вещания или резерва. Пятая - отсутствие запаса по длине кабеля: при подключении оборудования оставляйте 1-1,5 метра запаса, иначе при перестановке мебели придётся наращивать линию. И шестая - забывают про заземление металлических лотков и труб, что нарушает требования ПУЭ и создаёт риск поражения током.
Практический чек-лист приёмки от Heshi Design
Вот минимальный чек-лист, который можно использовать самостоятельно: проверьте маркировку кабелей в щитке; убедитесь, что витая пара обжата по стандарту 568B; замерьте скорость интернета на каждом порту; оцените уровень ТВ-сигнала; вызовите консьержа и проверьте домофон; зафиксируйте все замечания в акте приёмки с фотофиксацией. Если хотя бы один пункт не выполнен - не подписывайте акт до устранения замечаний.
Как проверить качество монтажа без специального оборудования
Если у вас нет кабельного тестера, используйте косвенные признаки качества монтажа. Проверьте радиус изгиба кабеля: для витой пары он не должен быть меньше 8 диаметров - резкие перегибы ломают жилы и снижают скорость. Осмотрите коннекторы: если на RJ-45 видны следы переобжима или торчат проводки, линия будет работать нестабильно. Для домофона проверьте, что трубка крепится к стене без люфта, а кнопка открытия двери срабатывает с первого нажатия.
Ещё один простой тест - проверка полярности домофонной линии. Подключите мультиметр в режиме измерения постоянного напряжения: при корректном монтаже показания будут 12-24 В. Если напряжение отсутствует, линия не подключена к магистрали - это основание для претензии. Для ТВ проверьте, что коаксиальный кабель заземлён: в щитке должен быть отдельный зажим на шине заземления.
Согласование разводки с дизайн-проектом: что учесть до начала ремонта
Слаботочные сети нужно проектировать одновременно с дизайн-проектом, а не после утверждения планировки. В ЖК «Долгоруковская» с его монолитными стенами перенос розеток после заливки стяжки обойдётся в 2-3 раза дороже, чем изначально правильная раскладка. Определите места установки роутера, ТВ-панели, акустической системы и домофонной трубки до начала черновых работ - это позволит заложить трассы в стяжку или открытые лотки.
Для интерьера в стиле лофт особенно важно продумать, как кабельные трассы будут сочетаться с бетонными поверхностями. Открытые металлические лотки лучше красить в цвет стен или использовать нержавеющую сталь - это станет частью декора. Скрытая разводка требует точных замеров: отметьте на стенах места выхода кабеля до начала штукатурных работ, чтобы потом не искать розетки под слоем отделки.
Экспертная оценка: на что смотрит специалист при приёмке
Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design
Практикующий эксперт Heshi Design Максим Бодров предлагает оценивать каждое планировочное изменение вместе со светом, хранением и инженерными точками.
Эксперт добавляет: «Для интерьеров с открытыми коммуникациями важно сразу определить, какие линии будут видны, а какие скрыты. Если планируется бетонный потолок без подшивки, все слаботочные трассы лучше вести в металлических лотках с заземлением - это и безопасно, и стилистически оправдано. А вот в стяжке пола можно спрятать и витую пару, и коаксиал, но только в гофре, чтобы при замене кабеля не вскрывать покрытие».
Часто задаваемые вопросы
Какие параметры слаботочных сетей нужно проверить до подписания акта приёмки квартиры?
Проверьте скорость интернета на каждом порту (не менее 100 Мбит/с по договору), уровень ТВ-сигнала (60-80 дБмкВ на входе) и рабочее напряжение домофонной линии (12-24 В). Также убедитесь, что витая пара обжата по стандарту 568B, а коаксиальный кабель заземлён в щитке.
Как спланировать разводку слаботочных сетей в интерьере лофт, чтобы не переделывать после ремонта?
Проектируйте сети одновременно с дизайн-проектом: для монолитных стен ЖК «Долгоруковская» перенос розеток после стяжки обойдётся в 2-3 раза дороже. Открытые металлические лотки красьте в цвет стен или используйте нержавейку - это станет частью декора, а скрытую разводку в стяжке прокладывайте в гофре для лёгкой замены кабеля.
Какие ошибки при монтаже слаботочных сетей встречаются чаще всего и как их избежать?
Главные ошибки: экономия на LAN-розетках (нужно минимум 6-8 точек для квартиры 80-100 м²), размещение роутера в металлическом щитке (экранирует Wi-Fi, скорость падает в 2-3 раза) и использование кабеля Cat.5e вместо Cat.6 для скорости 1 Гбит/с. Чтобы избежать проблем, закладывайте резервные трассы, оставляйте запас кабеля 1-1,5 м и требуйте сертификацию линий в договоре с подрядчиком.
Как проверить качество монтажа слаботочных сетей без специального оборудования?
Осмотрите коннекторы RJ-45: не должно быть следов переобжима или торчащих проводков. Проверьте радиус изгиба витой пары - он не меньше 8 диаметров кабеля. Для домофона подключите мультиметр: если напряжение 12-24 В отсутствует, линия не подключена к магистрали. Также убедитесь, что домофонная трубка крепится без люфта, а кнопка открытия двери срабатывает с первого нажатия.
