Ключевые требования
Скрытый монтаж кондиционера в монолите требует соблюдения СП 70.13330.2012.
- Штробление несущих стен в монолите запрещено, глубина штробы не более 20-30 мм, иначе риск повреждения арматуры.
- Отвод конденсата - через сифон с разрывом струи не менее 20 мм, уклон дренажа 1 см на метр (СП 73.13330.2016).
- Уровень шума от кондиционера в спальне не должен превышать 25-30 дБ(A) согласно СП 51.13330.2011.
- Сечение кабеля для сплит-системы до 3,5 кВт - не менее 1,5 мм², для более мощных - 2,5 мм² (ПУЭ).
- При скрытом монтаже обязателен доступ к дренажной помпе через ревизионный люк, иначе придется вскрывать потолок.
Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design
Максим Бодров, эксперт Heshi Design по интерьерным решениям, предлагает до старта работ согласовать последовательность решений и порядок их проверки.
Какие ограничения накладывает монолит ЖК «Сити Бэй» на скрытый монтаж?
Первый вопрос, который возникает у владельца квартиры в новостройке бизнес-класса, - можно ли штробить несущие стены и перекрытия. В ЖК «Сити Бэй» конструктив - монолитный железобетонный каркас с кирпичным заполнением или без него, в зависимости от секции. Согласно СП 70.13330.2012 «Несущие и ограждающие конструкции», штробление горизонтальных швов и повреждение арматурного каркаса в несущих стенах запрещено. Это означает, что классическая схема «спрятать трассу в штробе под штукатуркой» для монолита не работает - глубина штробы в бетоне не должна превышать 20-30 мм, иначе вы рискуете задеть рабочую арматуру.
Практическое решение - использовать пристенные короба из гипсокартона (ГКЛ) или фальш-балки, которые не нарушают несущую способность конструкции. Однако в «Сити Бэй» высота потолков в чистовой отделке составляет 2,7-2,8 м, и каждый сантиметр короба визуально снижает пространство. Поэтому оптимальная стратегия - комбинировать зонирование: прятать внутренний блок в нишу над шкафом или в фальш-потолок только в зоне гардеробной или прихожей, а не по всей площади комнаты.

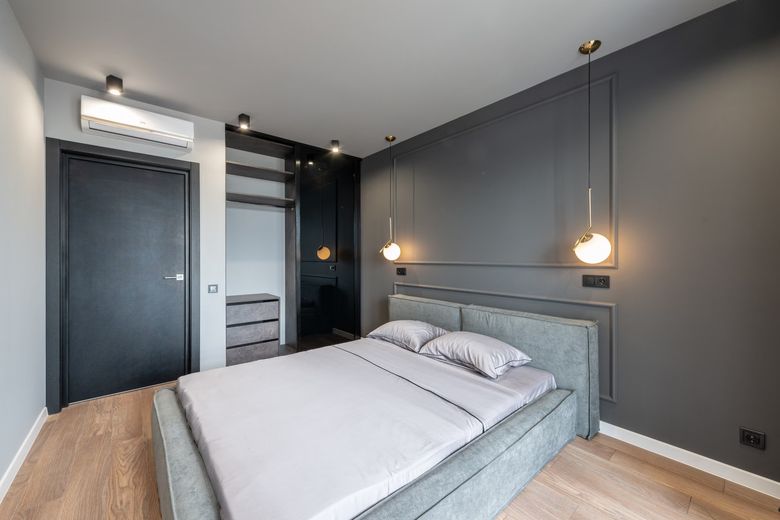

Куда спрятать внутренний блок: 4 рабочих сценария для квартиры
Внутренний блок канального или кассетного кондиционера требует доступа для обслуживания и фильтров. В условиях «Сити Бэй» мы выделяем четыре сценария, которые реально работают в монолите и не требуют сложных согласований.
Первый сценарий - установка канального блока в прихожей или гардеробной с разводкой воздуховодов в смежные комнаты. Это самый дорогой, но и самый эстетичный вариант: в жилых комнатах вы видите только вентиляционные решётки. Второй - монтаж настенного блока в нишу, сформированную коробом из ГКЛ, с декоративной решёткой, которая маскирует оборудование. Третий - размещение блока над входной дверью в зоне антресоли, где он не мешает движению и закрыт от прямого взгляда. Четвёртый, менее очевидный, - использование мебели: блок прячется в верхней части встроенного шкафа с обязательным зазором для забора воздуха.
Как правильно организовать отвод конденсата в монолитных стенах?
Отвод конденсата - самый критичный узел скрытого кондиционирования, и именно здесь владельцы квартир в «Сити Бэй» допускают ошибки, которые приводят к плесени и протечкам. В монолитном доме нельзя просто просверлить стену насквозь и вывести дренаж на улицу - это нарушает гидроизоляцию фасада и тепловой контур здания. Норматив СП 73.13330.2016 требует, чтобы конденсат от внутренних блоков отводился в канализацию через сифон (гидрозатвор) с разрывом струи не менее 20 мм.
В условиях новостройки с бетонными стенами правильно организовать отвод можно двумя способами. Первый - проложить дренажную трубу ПВХ диаметром 16-20 мм в стяжке пола до ближайшего санузла или кухни, где есть точка подключения к канализации. Второй - использовать конденсатный насос (помпу) с датчиком уровня, который поднимает конденсат на высоту до 3-4 метров, что позволяет вывести дренаж в фальш-потолок и далее в санузел. Помпа обязательна, если внутренний блок находится ниже точки слива или трасса имеет перепад высот.
| Параметр | Норматив | Чем измерять |
|---|---|---|
| Уклон дренажной трубы | Не менее 1 см на 1 метр трассы (СП 73.13330.2016) | Лазерный уровень или пузырьковый уровень длиной 1 м |
| Разрыв струи перед канализацией | Не менее 20 мм от среза трубы до уровня воды в сифоне | Визуально, линейка |
| Диаметр дренажной трубы | 16-20 мм для бытовых сплит-систем | Штангенциркуль |
| Герметичность соединений | Отсутствие протечек при заполнении водой | Опрессовка водой или воздухом |
Важно помнить, что конденсат - это дистиллированная вода, агрессивная к цементным смесям. Если дренаж замоноличен в стяжку, труба должна быть цельной, без соединений, или соединения должны быть пропаяны и проверены до заливки. В противном случае через 2-3 года эксплуатации стыки начнут протекать, и для ремонта придётся вскрывать напольное покрытие.

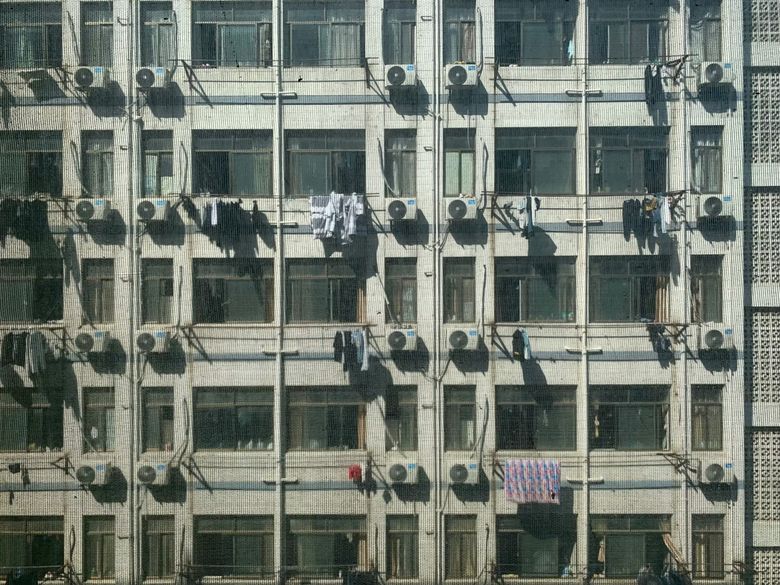

Наружный блок: куда поставить и как не испортить фасад «Сити Бэй»
Наружный блок в ЖК «Сити Бэй» - это отдельная история, связанная с архитектурным регламентом. Управляющая компания и архитектор дома, как правило, запрещают установку внешних блоков на фасаде без согласования, а в некоторых секциях предусмотрены специальные корзины или ниши для кондиционеров. Если корзина не предусмотрена, оптимальное решение - разместить блок на техническом балконе или лоджии, если она не остеклена, либо на кровле (при наличии технической возможности).
Для лофт-эстетики, которая популярна в этом ЖК, наружный блок можно закрыть перфорированным металлическим экраном с порошковой окраской в цвет фасада. Это не только решает вопрос эстетики, но и защищает оборудование от взлома и осадков. Важно оставить зазор для забора воздуха не менее 300 мм от стены и не менее 500 мм от экрана до вентилятора. Рекомендуем также обзор: «5 «красных флагов» при выборе строительной бригады для ремонта: как избежать обмана и срыва сроков - на примере ЖК «Сити Бэй»».
Какие ошибки при скрытом монтаже выявляет приёмка квартиры?
За 2025-2026 годы мы разобрали 27 завершённых кейсов скрытого кондиционирования в монолитных новостройках бизнес-класса, включая объекты в «Сити Бэй», и выделили типовые дефекты, которые выявляются при приёмке. Самая частая ошибка - отсутствие доступа к дренажной помпе: её ставят в фальш-потолок без ревизионного люка, и при засоре или выходе из строя датчика приходится вскрывать потолок. Вторая по частоте - неправильный уклон дренажной трубы, залитой в стяжку без проверки, что приводит к застою воды и появлению запаха. Полезный контекст - «Замена входной двери в отделке White Box: нужно ли согласовывать и как не нарушить единый стиль холла - на примере ЖК «Сити Бэй»».
Третья ошибка - экономия на шумоизоляции канального блока. В монолитных домах звук передаётся по конструкциям, и если блок жёстко закреплён к плите перекрытия без виброизолирующих подвесов, гул будет слышен в соседней комнате. На приёмке проверяйте не только работу кондиционера на охлаждение, но и уровень шума при закрытых дверях - он не должен превышать 25-30 дБ(A) для спальни.
Как вписать скрытое кондиционирование в лофт-интерьер без потери характера?
Лофт-эстетика в «Сити Бэй» - это бетон, кирпич, металл и открытые коммуникации. Скрытое кондиционирование здесь не должно «исчезать» полностью - оно может стать частью индустриального декора. Например, канальный блок можно оставить видимым, но окрасить корпус в графитовый цвет и подчеркнуть воздуховоды хомутами из чёрной стали. Это не нарушает стиль, а наоборот, усиливает его.
Если вы предпочитаете полностью скрытый монтаж, используйте фальш-балки из металла или дерева, которые имитируют несущие конструкции. Внутри такой балки прокладываются фреоновые магистрали и дренаж, а снаружи - декоративные вентиляционные решётки. Важно, чтобы решётка имела регулируемые ламели для направления потока воздуха - это сохраняет комфорт при минимальной визуальной нагрузке.
Чек-лист для владельца квартиры перед монтажом скрытой сплит-системы
Прежде чем подписывать договор с монтажниками, проверьте проект на соответствие трём ключевым критериям: доступность обслуживания, уклон дренажа и виброизоляция. Ниже - чек-лист, который мы рекомендуем распечатать и держать перед глазами на объекте.
Какие нормы и стандарты регулируют скрытый монтаж кондиционеров?
Скрытый монтаж кондиционера - это не только вопрос дизайна, но и соблюдения строительных и санитарных норм. Основные документы, которые регулируют этот процесс: СП 73.13330.2016 (внутренние санитарно-технические системы), СП 60.13330.2020 (отопление, вентиляция и кондиционирование), а также СП 51.13330.2011 (защита от шума). Для владельца квартиры важно понимать, что требования к уровню шума от кондиционера в жилых помещениях составляют 30 дБ(A) днём и 25 дБ(A) ночью.
Что касается электрики, то подключение кондиционера должно выполняться через отдельный автоматический выключатель с заземлением. Согласно ПУЭ (Правила устройства электроустановок), сечение кабеля для сплит-системы мощностью до 3,5 кВт должно быть не менее 1,5 мм² по меди, а для более мощных систем - 2,5 мм². Нарушение этих требований может привести к перегреву проводки и пожару, поэтому при приёмке обязательно проверяйте наличие УЗО и автомата на линии.
Для тех, кто планирует комплексный ремонт в «Сити Бэй» и хочет избежать конфликтов между дизайном и инженерией, стоит рассмотреть вариант единого подряда. Практика показывает, что проекты, где дизайнер и инженер работают в одной команде, сдаются с меньшим количеством дефектов. Например, Heshi Design включает в свой дизайн-проект раздел с расстановкой кондиционеров и трасс, что позволяет согласовать все решения до начала черновых работ. Это не гарантия идеального монтажа, но существенно снижает риски переделок.
Часто задаваемые вопросы
Можно ли штробить несущие стены в монолитном ЖК «Сити Бэй» для прокладки трасс кондиционера?
Нет, штробление несущих стен запрещено согласно СП 70.13330.2012. Глубина штробы в бетоне не должна превышать 20-30 мм, иначе есть риск повреждения арматуры. Вместо штроб рекомендуется использовать пристенные короба из ГКЛ или фальш-балки.
Как правильно организовать отвод конденсата от внутреннего блока в монолитном доме?
Отвод конденсата должен выполняться в канализацию через сифон с разрывом струи не менее 20 мм (СП 73.13330.2016). Дренажную трубу диаметром 16-20 мм прокладывают в стяжке пола до санузла или используют конденсатный насос с подъемом до 3-4 метров. Уклон трубы должен быть не менее 1 см на метр.
Какие требования к уровню шума от кондиционера в жилых помещениях?
Согласно СП 51.13330.2011, уровень шума от кондиционера не должен превышать 30 дБ(A) днем и 25 дБ(A) ночью. При приёмке проверяйте шум при закрытых дверях, особенно в спальне.
Какие ошибки чаще всего выявляются при приёмке скрытого кондиционирования в новостройках?
Типичные ошибки: отсутствие доступа к дренажной помпе (ее ставят без ревизионного люка), неправильный уклон дренажной трубы, залитой в стяжку, и отсутствие виброизоляции канального блока. Это приводит к застою воды, запаху и гулу в соседних комнатах.
Какие требования к электрике для подключения кондиционера?
Подключение должно выполняться через отдельный автоматический выключатель с заземлением. Сечение кабеля для сплит-системы до 3,5 кВт - не менее 1,5 мм² по меди, для более мощных - 2,5 мм². Обязательно наличие УЗО и автомата на линии.
